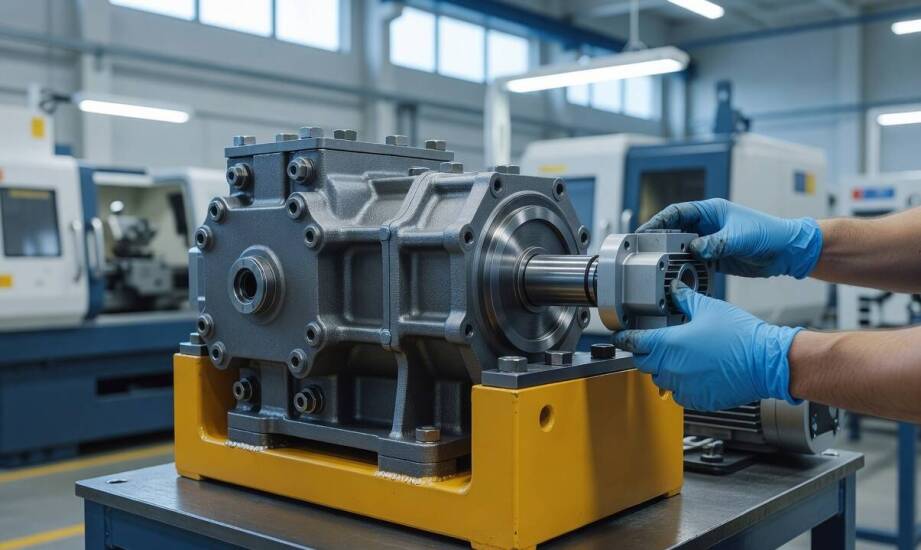

Modułowa przekładnia Varvel w maszynach o zmiennym układzie napędu

Konstruktor maszyn przemysłowych projektujący układ napędowy dla kilku wariantów tego samego urządzenia staje przed koniecznością zachowania ścisłej spójności technicznej przy jednoczesnej dużej elastyczności. Rygorystyczne wymagania przestrzenne klientów, specyficzne pozycje pracy w halach produkcyjnych oraz zmienne ułożenie wałów napędowych zmuszają inżynierów do powtarzania żmudnych prac projektowych niemal od podstaw. Alternatywą dla projektowania każdego wariantu z osobna stają się inteligentne systemy oparte na koncepcji klockowej. Jedna uniwersalna platforma bazowa obsługuje w takim przypadku wiele zróżnicowanych konfiguracji bez konieczności całkowitej przebudowy mechanizmu. Upraszcza to znacząco cały proces twórczy i redukuje czas niezbędny na wdrożenie nowej maszyny do seryjnej produkcji, odciążając tym samym działy badawczo-rozwojowe.

Jakie elementy bazowe budują system modułowy?

Obudowa podstawowa oraz główne koła zębate serii pozostają całkowicie niezmienne dla danej wielkości mechanizmu, bez względu na jego finalne zastosowanie w przemyśle. Zmieniają się wyłącznie zestawy wejściowe i wyjściowe, obejmujące precyzyjne kołnierze silnikowe, dedykowane adaptery oraz standaryzowane elementy mocowania. Zastosowanie obszernej bazy ponad stu rodzajów kołnierzy pozwala na bezpośrednią współpracę z niemal dowolnymi silnikami elektrycznymi dostępnymi na rynku. Eliminacja sztywnego połączenia na korzyść sprzęgieł elastycznych zapobiega korozji ciernej i ułatwia błyskawiczny demontaż silnika w przypadku wystąpienia nagłej awarii. Projektant wymienia zaledwie jeden komponent sprzęgający, zachowując całą resztę skomplikowanego układu bez najmniejszych zmian.

Przekładnie ślimakowe serii RS i RT zachowują identyczne parametry wydajnościowe przy mocno zróżnicowanym układzie przestrzennym. W przypadku zaawansowanych serii walcowych RD oraz kątowych RV i RO modułowość dzieli całe urządzenie na trzy całkowicie niezależne sekcje montażowe. Pierwszą z nich stanowi solidny kit wejściowy ze zintegrowanym kołnierzem oraz wytrzymałym sprzęgłem. Środek mechanizmu zajmuje kit pośredni wyposażony w główną parę dokładnie obrobionych kół zębatych. Ostatnim ogniwem jest odpowiednio dobrany kit wyjściowy definiujący optymalny sposób przekazania mocy. Modyfikacja docelowego przełożenia lub zmiana typu wału nie wymaga czasochłonnego projektowania nowej obudowy.

Jak orientacja i rodzaj zabudowy ułatwiają adaptację?

Modyfikacja orientacji wyjścia oraz docelowej metody montażu opiera się wyłącznie na prostym doborze pasujących kitów bez głębokiej ingerencji w konstrukcję. Uniwersalność obudowy pozwala na bezpieczną pracę urządzenia w zróżnicowanych pozycjach przestrzennych, takich jak warianty B3, B5, B6, B7, B8, V5 oraz V6. Zdejmowane pokrywy zlokalizowane po bokach korpusu umożliwiają szybkie dołożenie stabilnych stóp mocujących, kołnierzy zdawczych lub ramienia reakcyjnego. Dokładny zakres dostępnych konfiguracji wyjść i opcji montażowych prezentują przekładnie Varvel, dostosowane do pracy z wałem drążonym lub pełnym.

Wymagające środowisko przemysłowe bezwzględnie wymusza zachowanie maksymalnej sztywności korpusu oraz jego wysokiej odporności na dynamiczne obciążenia boczne. Jednolita obudowa odlewana z wysokogatunkowego żeliwa lub aluminium, rygorystycznie sprawdzana za pomocą komputerowej analizy naprężeń, skutecznie opiera się odkształceniom pod wpływem momentu obrotowego. Zwarty monolit gwarantuje bardzo wysoką nośność dla destrukcyjnych sił zwisowych oraz osiowych, chroniąc jednocześnie szczelność wewnętrzną. Regularne prace serwisowe w fabrykach ograniczają się do punktowej wymiany wyeksploatowanego modułu bezpośrednio na maszynie.

Kiedy elastyczna platforma napędowa daje najlepsze efekty?

Gotowy i przetestowany moduł napędowy wyjątkowo łatwo integruje się z resztą maszyny za pomocą wspomnianego elastycznego sprzęgła na wejściu. Mechanizm ten bezproblemowo współpracuje z zaawansowanymi falownikami, umożliwiając inżynierom precyzyjną regulację prędkości obrotowej w silnie zautomatyzowanych liniach. Komponenty przeniesienia mocy naturalnie łączą się z ciężkimi przenośnikami taśmowymi, podnośnikami i mieszadłami już na wczesnym etapie tworzenia ogólnej koncepcji. Kompleksowe wsparcie sprzętowe przy kompletowaniu takich mechanizmów oferuje doświadczony dystrybutor PAWO - ALU SYSTEM, dysponujący głęboką wiedzą o łączeniu napędów.

Rozbudowane układy modułowe sprawdzają się zdecydowanie najlepiej w dużych projektach wymagających wygenerowania kilku różniących się wariantów maszyny na jednej ramie. Konsekwentna standaryzacja elementów mechanicznych radykalnie ogranicza koszty projektowania oraz minimalizuje ryzyko wystąpienia poważnych błędów montażowych. Producent maszyn otrzymuje do rąk sprawdzoną i niezawodną bazę technologiczną, którą w łatwy sposób dopasowuje do konkretnego zadania. Redukcja ilości potrzebnych części zamiennych odciąża z kolei magazyny działów utrzymania ruchu, zapewniając płynność pracy zakładu bez niepotrzebnych i kosztownych przestojów.
